NISO, NIS, NISF (DIN 24256) — Консольные и консольно-моноблочные насосы

Насосы серий NISO/NIS/NISF - это консольные/консольно-моноблочные одноступенчатые насосы с горизонтальным расположением вала. Проточная часть разработана с применением переводвых технологий гидродинамического моделирования (CFD) и прочностного анализа методом конечных элементов.

• водоснабжение и водоподготовка;
• системы кондиционирования;
• системы охлаждения и циркуляции;
• противопожарные системы;
• ирригационные системы;
• технологические системы.

Насосные агрегаты состоят из двух основных частей (проточная часть и электродвигатель) и монтируются на общем рамном основании. Напорный патрубок насосной части - радиальный, всасывающий - осевой. Благодаря технологичной конструкции, демонтаж подшипникового узла с валом, узлом уплотнений и рабочим колесом может осуществляться без отсоединения корпуса насоса от трубопроводной системы.

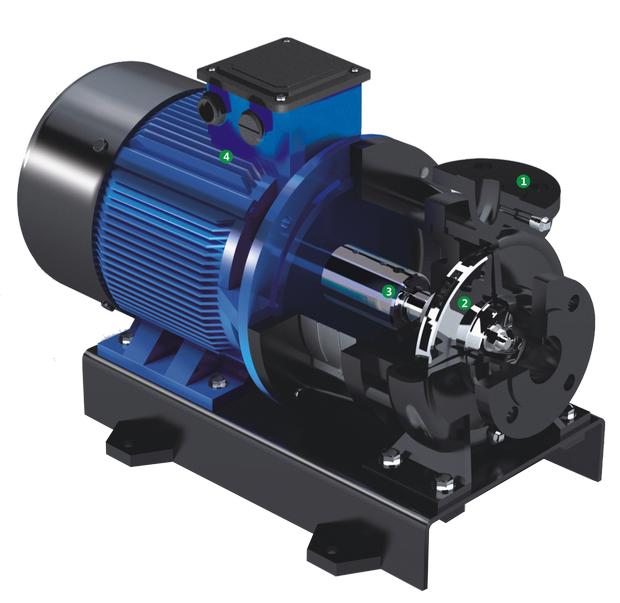

Насосы серий NIS/NISF являются моноблочными: соединение валов осуществляется с помощью шпоночного соединения➂ (вал насосной части концентрично устанавливается на вал электродвигателя). В насосах серии NISO соединение валов осуществляется с помощью упругой муфты, которая в целях безопасности ограждена защитным кожухом.

Проточная часть насоса разработана с применением современным методов гидродинамического моделирования (CFD). Рабочие колеса ➁гидравлически разгружены от осевой силы с помощью специальных разгрузочных отверстий, что позволяет увеличить срок службы подшипников насоса. В качестве уплотнения проточной части используется торцевое уплотнение. У рабочих колес также увеличен диаметр входа, что позволяет достичь наилучших значений NPSHR.

Подшипники установлены в едином корпусе насосной части, что обеспечивает точную центровку, отсутствие радиальной вибрации, улучшает жесткость деталей вращения. В качестве опор используются шариковые подшипники с консистентной смазкой. Всего в конструкциях насосов серии используется 4 разных типоразмера подшипников, что значительно улучшает ремонтопригодность.

Габаритные, присоединительные размеры насосов соответствуют ISO 2858. Фланцы➀ могут быть выполнены из чугуна (по стандарту ISO7005-1) или из нержавеющей стали (по стандарту ISO7005-2).

Служат для подачи в стационарных условиях чистой или слегка мутной воды pH=6...9, и других жидкостей, сходных с водой по плотности, вязкости и химической активности, содержащие твердые включения размером до 0,2 мм, объемная концентрация которых не превышает 0,1 %, не агрессивных к материалу проточной части насоса – чугуну.

• Температура перекачиваемой среды:от -15ºС до 110ºС (более высокие температуры по запросу);
• Рабочее давление: 1,6 МПа (16 бар).

Электродвигатель асинхронный ➃, соответствует стандартам IEC, монтажного исполнения B3 (NISO), B35 (NIS/NISF).

• Класс энергоэффективности: IE2 (по запросу IE3);
• Степень защиты: IP55;
• Класс изоляции: F;
• Стандартное напряжение 50 Гц: 1х220 В;3x220/380 В;3x380 В.

Конструкция:

Центробежные, нормального всасывания,
консольные (консольно-моноблочные),
одноступенчатые электронасосы с
горизонтальным расположением вала,
с осевым всасывающим и радиальным
напорным патрубками.
