CDM, CDMF — Вертикальные многоступенчатые насосы

• Системы повышения давления воды;
• Фильтрация и перекачка воды в системах водоснабжения;
• Моечные установки высокого давления;
• Противопожарные установки;
• Cистемы охлаждения и кондиционирования воздуха;
• Системы питания паровых котлов и перекачка конденсата;
• Системы охлаждения инструмента металлорежущих станков (подача смазочно-охлаждающей эмульсии) и т.д.;
• Очистка воды: системы ультрафильтрации, установки обратного осмоса, нефтеперегонные установки, сепараторы;
• Орошение: полив сельскохозяйственных земель, капельное орошение, дождевальные установки.

Насосный агрегат состоит из насосной части и вертикального электродвигателя. Соединение валов реализовано с помощью муфты, доступ к которой можно получить, сняв защитный кожух. Конструкция насосного агрегата обеспечивает легкий ремонт и обслуживание. Основными элементами насосной части являются: рабочие колеса, изготовленные методами штамповки и сварки для небольших и литьем для более крупных типоразмеров; диффузоры, обеспечивающие переход жидкости между ступенями; вал насосной части; основание с всасывающим и напорным патрубками по типу "in-line"; головная часть; торцевое уплотнение. Ступени, состоящие из диффузоров и рабочих колес размещаются в цилиндрическом корпусе, зажатом между головной частью и основанием при помощи стяжных шпилек.

Проточная часть насосов выполнена из нержавеющей стали (AISI304 или AISI316L),основание с напорным и всасывающим патрубками может быть изготовлено также из нержавеющей стали или из чугуна (ASTM25B).Более подробное материальное исполнение отдельных компонентов описано в каталоге.

Насосные агрегаты серии CDM/CDMF предназначены для перекачивания чистых, не взрывоопасных жидкостей, которые не имеют в своем составе абразивные, твердые или волокнистые включения. Перекачиваемая среда должна быть не агрессивна к материалам проточной части.

Температура перекачиваемой среды:

• стандартное исполнение: от -15ºС до 70ºС;
• высокотемпературное исполнение: от -15ºС до 120ºС;
• Температура окружающей среды: не более +40ºС;
• Высота над уровнем моря: не более 1000 м.

В качестве привода в насосах серии CDM/CDMF используется асинхронный электродвигатель класса энергоэффективности IE3 (IE2 по запросу) типа TEFC (полностью закрытый электродвигатель с вентиляторным охлаждением).

• Степень защиты: IP55;
• Класс изоляции: F;
• Стандартное напряжение 50 Гц: 1х220 В;3x220/380 В;3x380 В.

Видео-анонс:

Поэтапная сборка агрегата:

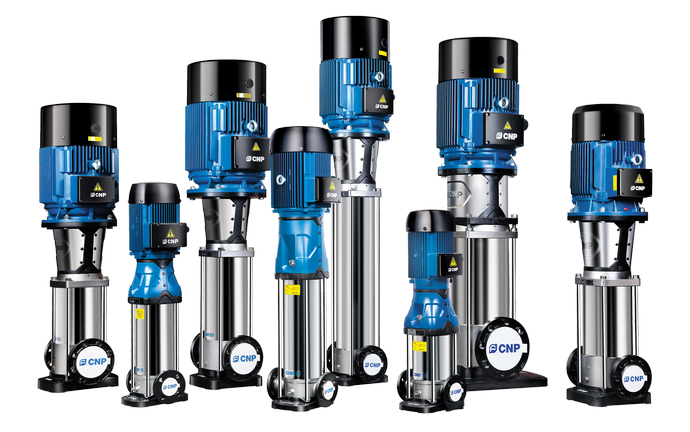

Насосы нового поколения CDM/CDMF
являются вертикальными
многоступенчатыми насосами с
патрубками типа "in-line",
разработанные в соответствии
с Европейскими стандартами.
